چطور پلان و نقشه ویلای شمال را بخوانیم؟

اگر خطوط، نقاط و قوس‌های بیشماری را روی پلان و نقشه ویلای شمال می‌بینید و احساس می‌کنید پیچیده و دشوار است، این مقاله برای شماست. درک درست نقشه در گرو، اطلاعاتی است که از طریق همین خطوط به مخاطب منتقل می شود.

پلان و نقشه ویلای شمال، رایج‌ترین طرح و نقشه در میان مهندسین معماری است، هر ساختمان، ویلا، آپارتمان و خانه‌ای دارای یک شناسنامه و یک پلان واقعی است. از مشاورین املاک گرفته تا معماران، از سازندگان تا حتی خریداران ویلای شمال همه از یک پلان استفاده می کنند.

احتمالاً علتش به اهمیت آن بر می گردد، به این که پلان طبقات مهم ترین و جزئی ترین اطلاعات ویلای شمال را آشکار می سازد، از نوع ویلا گرفته تا اندازه ویلا، تعداد طبقات، مساحت، ساختار، الگوی جابجایی هوا در ساختمان، محل پله ها، مکان درب و پنجره ها، چیدمان اتاق و غیره. به همین دلیل از نظر کارشناسان اول خونه، اطلاع از جزئیات پلان و نقشه ویلای شمال و مهارت خواندن و تفسیر آن از جمله مواردی است که به کار خریدار ویلای شمال می آید، از این رو موضوع مورد بحث امروز است. با ما همراه باشید.

ساخت ویلا در شمال

مروری بر کاربرد پلان و نقشه ویلای شمال

در حالی که پلان طبقات ویلا، چیزهای زیادی را در مورد ویژگی های عملکردی یک خانه نشان می دهند، آنها اغلب فاقد اطلاعات مورد نیاز برای توصیف احساس کلی ویلا هستند. این به این دلیل است که آنها نمی توانند به راحتی به ما نشان دهند که در بعد سوم چه می گذرد، یعنی همه چیز از نمای دو بعدی در برابر چشم مان قرار می گیرد.

بنابراین هنگام نگاه کردن به یک پلان، به یاد داشته باشید که شما فقط به یک نمای خانه نگاه می کنید و برای درک واقعی تمام ویژگی های خانه باید به آن از نماهای دیگر هم نگاه کنید، باید برای خرید ویلای شمال، آن را از نزدیک ببیند، داخل تمام راهروها و اتاق ها راه بروید و همه قسمت هایش را زیر ذره بین ببرید. برای ادامه این موضوع، بیایید به آنچه که یک پلان و نقشه ویلای شمال، نشان می دهد نگاه کنیم.

بیشتر بخوانید: ۱۱ پلان ویلا دوبلکس، بسیار زیبا و هنرمندانه!

منظور از پلان و نقشه ویلای شمال چیست؟

طراحی و ترسیم نقشه و پلان ویلای شمال

پلان کلی ویلا، یک نمای دو بعدی مسطح از سطح یک ویلا را ارائه می دهد. در این پلان که کاملاً جزئی و در مقیاس کوچک تمام اجزای ویلا نشان داده می شود، تمام قسمت های هر اتاق، مانند تمام دیوارها، درها، پنجره‌ها، پله‌ها، دیوارها، کابینت‌ها، لوازم خانگی، وسایل لوله‌کشی و مبلمان نشان داده می شود. اتاق‌ها و تمام نواحی ساختمان اعم از نشیمن و آشپزخانه نامگذاری شده و با برچسب نمایش داده می شود تا متوجه ارتباط بین پارت های مختلف شویم و بطور مثال بدانیم هر اتاق در رابطه با اتاق دیگر در چه وضعیتی قرار گرفته است.

بعلاوه با مشاهده پلان و نقشه ویلای شمال، ما می توانیم ببینیم که چگونه می توانیم از اتاقی به اتاق دیگر برویم، از آنجایی که پنجره‌ها و درها در این پلان نشان داده می شوند، می‌توانیم ببینیم که هر کدام چگونه با سایر وسایل موجود در یک اتاق ارتباط دارد، به عنوان مثال، ما می توانیم ببینیم که آیا درها و پنجره ها برای ایجاد دید مناسب در یک راستا قرار دارند یا خیر؟

- قدم زدن در پلان ویلا و تصور آنچه ترسیم شده است!

نظر کارشناسان اول خونه این است که بهترین راه برای درک پلان و نقشه ویلای شمال، این است که خود را در آن قرار دهید و در آن ویلا، "راه بروید"، همانطور که این پیاده روی مجازی را انجام می دهید، آنچه را که می بینید، آنچه را که احساس می کنید و چگونه از اتاقی به اتاق دیگر می روید را ثبت کنید، راه دیگر برای درک پلان ویلای شمال این است که به صورت مجازی خود را در وسط یک اتاق قرار دهید و آنچه را که می بینید در حداقل چهار جهت ثبت کنید، این گونه به یک جمع بندی خوب در مورد ویلا خواهید رسید.

بنابراین چه هدفتان ساخت ویلای شمال است چه به خرید ویلای شمال فکر می کنید حتماً با دیدن دقیق پلان و نقشه ویلای شمال، سعی کنید در وهله اول، تمام پارت ها و قسمت های ویلا را به خوبی درک کرده و به این نتیجه گیری برسید که آیا با ویلا احساس راحتی می کنید یا خیر؟ آیا می توانید با اسباب و اثاثیه خود، طراحی داخلی ویلا را لوکس و تمام عیار کنید؟

بیشتر بخوانید: بایدها و نبایدهای طراحی پلان ساختمان و تاثیر آن بر فروش ملک

اختصارات و علائم پلان ویلا چگونه تفسیر می‌شود؟

هر پلان ویلای شمال، باید شامل یکسری علائم و اختصارات باشد که نشان دهد پروژه اصلی چیست و پلان مربوط به کدام طبقه است. بعلاوه این علائم و اختصارات بایستی با مقیاس اصولی و استاندارد نمایش داده شود. گاهی اوقات مقیاس را می توان نوشت، در حالی که در بعضی مواقع مقیاس به صورت گرافیکی در گوشه ای از پلان ویلا، نمایش داده می شود. گفتنی است، مقیاس گرافیکی زمانی مفید است که نیاز به کوچک یا بزرگ کردن یا ایجاد تغییری در طراحی احساس شود، زمانی که قرار دادن خط کش روی نقشه برای اندازه گیری فواصل بین اجزای مختلف ویلا دیگر کمکی نمی کند.

گاهی این علائم و اختصارات تنها یک فلش است، یعنی طراح پلان ویلای شمال، صرفا با استفاده از فلش تلاش کرده مفاهیم مورد نظر خود را به مخاطب منتقل کند، در واقع، این یک قرارداد طراحی است، این که نقشه ویلای شمال یا هر ساختمان دیگری بر اساس چه اختصاراتی ترسیم شود و هر کدام از علائم، چه معنایی را به بیننده می رساند. موارد دیگری که می‌توانند در پلان گنجانده شوند، نام مالکان، آدرس پروژه، نام معمار و دیگر طراحان و تاریخ است (به‌ویژه برای ساخت‌وساز ویلای شمال، مدیریت اصطلاحات و علائم بسیار مهم است).

دیوارها، بخش مهمی از پلان ویلای شمال

اهمیت ترسیم پلان ویلای شمال

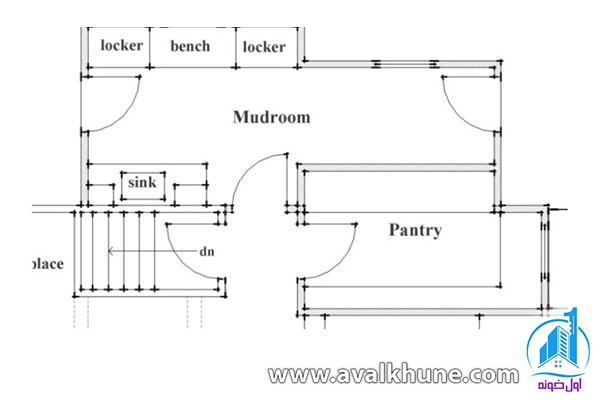

دیوارها باید مهمترین عنصر معماری باشند که در هر پلان نشان داده می شود. چه بیرونی و چه داخلی، دیوارها عناصر تشکیل دهنده اتاق ها و کل خانه هستند. گاهی اوقات نازک، مانند یک ویلا که با اسکلت چوبی ساخته شده، و گاهی اوقات ضخیم تر، مانند بسیاری از ویلای های ساخته شده در شمال، اما همیشه باید ضخامت دیوارها از طریق نقشه و پلان ویلا، قابل تشخیص شود، در مواردی که دیوار ضخیم است، خطوط نشان دهنده ضخامت ویلا روی نقشه، ضخیم و کشیده تر هستند.

دیوارها به صورت خطوط موازی با شکستگی در جایی که پنجره ها و درها رخ می دهند ترسیم می شوند. طبق قراردادی که برای طراحی نقشه و پلان ویلا، به صورت بسیار مفید ارائه شده، طراح لازم است هنگام ترسیم نقشه پروژه بازسازی ویلا برای نشان دادن دیوارهای موجود خطوط موازی بدون پرکردن بین خطوط، استفاده نماید، در حالی که دیوارهای جدید را با یک الگو یا رنگ تیره بین خطوط به مخاطب نشان می دهد، این گونه است که مالک ویلای شمال، به محض مشاهده نقشه متوجه می شود قرار است چه اتفاقی برای ویلا بیفتد و کدام دیوار ها حذف و دیوار های جدید در چه لوکیشنی از ویلا واقع شوند.

اهمیت مقیاس در ترسیم پلان ویلای شمال

اهمیت به مقیاس در ترسیم پلان ویلای شمال

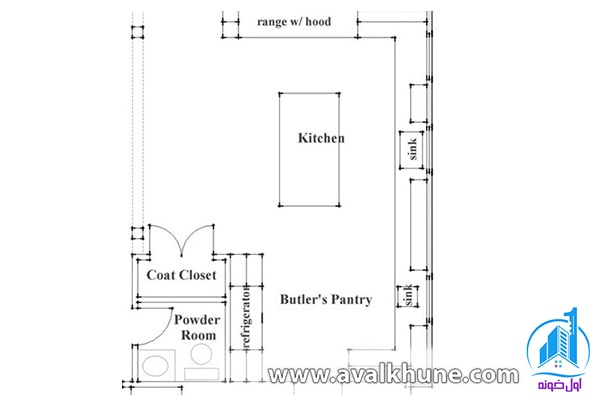

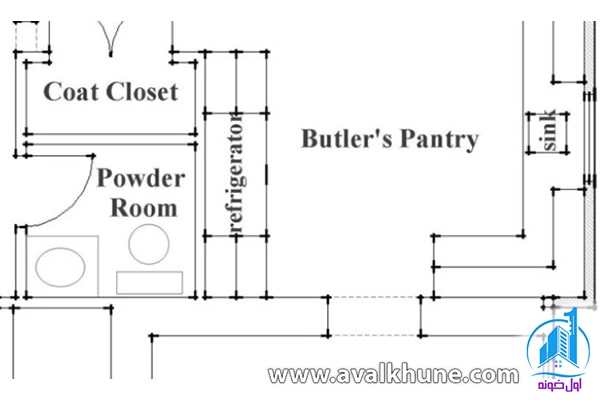

در حالی که عموماً تمام پلان های ویلا بر اساس یک مقیاس مشترک و یکسان ترسیم می شوند، برخی اتاق های خاص در مقیاس بزرگتر ترسیم می شوند، این اتفاق در مورد آشپزخانه ها و حمام ها نیز صدق می کند، زیرا این اتاق ها اغلب پیچیده ترین اتاق ها در یک ویلا هستند، از این نظر که تعداد وسایل و اثاثیه ای که در اتاقی همچون آشپزخانه قرار دارد، بسیار بیشتر از دیگر اتاق های موجود در ویلاست. کابینت‌ها، وسایل برقی، وسایل لوله‌کشی و غیره همه را می‌توان در این نقشه‌های بزرگ‌تر قرار داد و به وضوح محل قرارگیری و اندازه هر کدام را نشان داد.

اغلب داشتن ارتفاعات هر کدام از وسایلی که داخل اتاق قرار گرفته،  ایده بسیار خوبی است که عموماً با مشاهده پلان ویلای شمال، قابل دسترسی نیست، در حالی که می‌توانیم در پلان ببینیم که کابینت‌ها، لوازم خانگی و غیره در کجا قرار دارند، اما قد، نوع یا سبک آنها را نمی‌دانیم.

توجه به درب و پنجره در نقشه ویلای شمال

درها و پنجره ها دو مورد از مهمترین عناصری هستند که در یک پلان ویلای شمال، مطرح می شوند. به هر در و پنجره یک مکان و اندازه داده می شود در حالی که پنجره ها با سه خط موازی در یک دیوار نشان داده می شوند، درها معمولاً به صورت یک خط مستقیم عمود بر دیوار و یک قوس که این خط را به دیوار متصل می کند نشان داده می شوند، نکته مهم در مورد نشان دادن درب های موجود در ویلا این است که می دانیم لولاها از کدام طرف است و در به کدام اتاق باز می شود.

به عنوان مثال، شما با مشاهده پلان ویلای شمال متوجه می شوید درب منتهی به آشپزخانه در سمت چپ لولا شده است (زمانی که بیرون از آشپزخانه ایستاده اید) و به داخل آشپزخانه باز می شود. یا مثلاً مشاهده نقشه ویلا توجه شما را به این نکته جلب می کند که برای اتاق گلخانه، دو دری که به داخل اتاق منتهی می‌شوند، مستقیماً روبروی یکدیگر هستند این نه تنها یک الگوی گردش قوی ایجاد می کند، بلکه یک دید و مهارت دیداری بیننده را تقویت می کند که بسیار منحصر به فرد است.

گاهی اوقات طراح نقشه ویلا تلاش می کند با استفاده از قوس در پلان، جهت باز و بسته شدن درب را نشان دهد چرا که خریدار ویلای مازندران، باید بداند در از چه جهت باز می شود تا برای چیدمان مبلمان و دیگر وسایل دکوراتیو، برنامه ریزی داشته باشد.

شومینه و جایگاهش در پلان ویلا، مهم و ضروری

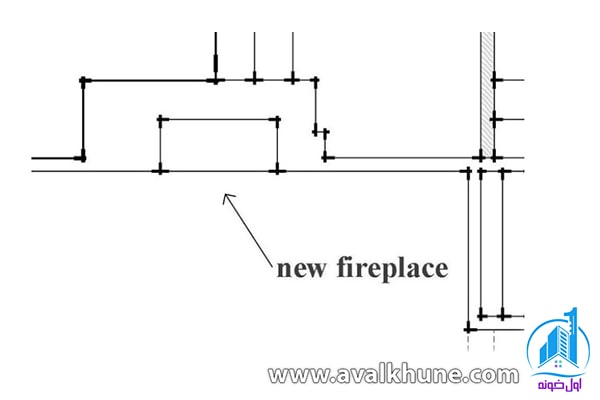

نمونه‌ای از پلان شومینه در ویلا

شومینه یکی دیگر از عناصر معماری است که در پلان ویلای شمال، نشان داده می شود. برای نشان دادن شومینه در پلان ویلا به این شکل عمل می شود: یک مستطیل بیرونی نشان‌دهنده دیوار بیرونی شومینه یا دودکش و مستطیل داخلی نشان‌دهنده جعبه آتش (محلی که آتش می‌سوزد). مانند بسیاری از موارد این چنینی، پلان رابطه بین شومینه و سایر عناصر اتاق را نشان می دهد.

بنابراین مشاهده پلان ویلای شمال، به ما می گوید که آیا شومینه در مرکز اتاق، بین پنجره ها یا چیز دیگری قرار دارد - همه اطلاعات بسیار مهمی که پیش از خرید ویلای شمال لازم است بدانیم- اما هیچ اطلاعاتی در بعد سوم ویلا ارائه نمی شود و ما از آن بی خبریم تا زمانی که با مراجعه حضوری به تماشای ویلا بنشینیم.

و اما راه پله، از دیگر عناصر موجود در پلان ویلا

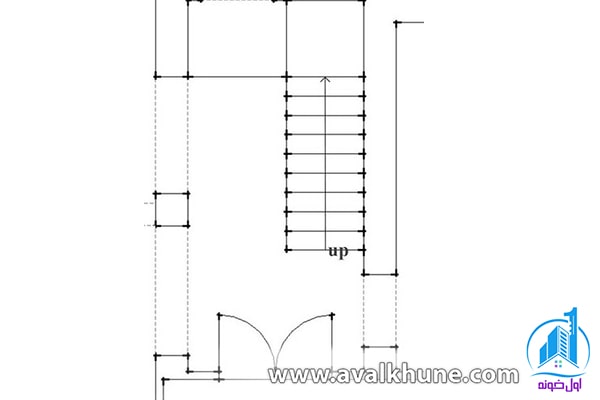

نمونه از از پلان طراحی شده برای راه پله ویلا

راه پله یک عنصر معماری بسیار مهم است. پله ها مقدار قابل توجهی از فضای کف را اشغال می کنند و بر روی فضای سقف تأثیر می گذارند، بنابراین نمایش دقیق پله در پلان بسیار مهم است. پلکان که به صورت یک سری خطوط موازی ترسیم شده است، دارای یک فلش و یک یادداشت است که جهت حرکت را به بالا یا پایین نشان می دهد.

قوانین ساختمانی مدرن تاثیر بسزایی در اندازه و چیدمان پله ها دارند به نوعی که می توانند بر اندازه، ارتفاع و تعداد پله اثر منفی گذاشته یا برای زیباسازی، بر تعداد آن بیفزایند. عموما با توجه به این که خریدار ویلای شمال، علاقه چندانی به پله نشان نمی دهد و تنها به دلیل زیبایی شایل مایل باشد در حد تعداد کمی، ویلا از پله بهره مند باشد، از این رو در پلان ویلای شمال هم شاهد کمرنگ شدن پله های طویل و بلند برای ویلا هستیم.

از عرض تا ارتفاع بالابر گرفته تا مسائل مربوط به عرض آج و نرده، تمام این ها در نقشه ویلای شمال، طراحی و ترسیم می گردد مبادا پله ای بدون درک کامل این کدها و بی توجه به مواردی که در پلان ارائه شده است طراحی گردد.

پلان ویلای شمال و تغییراتی که در سقف اتفاق می‌افتد!

در حالی که تغییرات سقف به راحتی در پلان ویلای شمال نشان داده نمی شود زیرا در قسمت های بالایی ویلا رخ می دهد، قراردادهای ترسیمی می توانند آنها را آشکار کنند تا بیننده شاهد آن باشد. خطوط بریده بریده، به تغییر سقف بالای زمین اشاره دارد. ممکن است ندانیم که این تغییر سقف دقیقاً چیست، اما می دانیم که تغییری وجود دارد، می دانیم که سقف ویلا با تغییری همراه شده است و با همین اطلاعات می توانیم به سراغ بخش های دیگر ویلا رفته و آن ها را از طریق خطوط و قوس های موجود در پلان ویلای شمال، مشاهده و بررسی نماییم.

بیشتر بخوانید: 10 مدل طراحی ویلای دوبلکس، زیبا و چشم نواز!

آیا تاکنون با پلان ویلای شمال سروکار داشته اید؟ آیا تفسیر پلان برای شما ساده و راحت است؟

پلان و نقشه ویلای شمال، مقدمه اصلی پیش از خرید یا ساخت ویلای مازندران به حساب می آید، این که هر خط و هر قوس و منحنی دقیقا گویای چه پیامی است، مهم ترین مسئله در مشاهده و بررسی پلان ویلا می باشد. شما می توانید جهت تحلیل و اطلاع از پلان ویلای شمال و یا در صورت نیاز به آگاهی از جدیدترین پلان های ویلای شمال، با ما در اول خونه ارتباط بگیرید.
